Se você gastou algum tempo em centros de dados ou em torno de pessoas de TI, provavelmente já ouviu falar de algo como um “servidor 2U” ou um “switch 1U”. Fiquei um pouco surpreso com quantas pessoas não estavam cientes do que realmente significava essa “1U” e seguiram rapidamente as questões de “O que significa 1U”. Então, neste artigo, vamos falar sobre Unidades de Rack!

O que é uma Unidade de Rack?

Um “U” ou unidade de rack é uma medida da altura de um pedaço de computador ou engrenagem de rede que é projetado para caber em um rack padrão de 19 “ou 23”.Uma única unidade de rack é exatamente de 1,75 “(44,45 MM) de altura, embora muitos fabricantes tornem seus equipamentos ligeiramente menores do que isso para facilitar a instalação em racks onde as coisas não estavam espaçadas com a mesma precisão que deveriam ser.

Algumas outras máquinas, como equipamentos de palco e música (unidades de áudio e vídeo profissionais, como misturadores e amplificadores) também são projetadas para caber dentro de unidades de rack padrão.

Quando um equipamento é projetado para ser maior que uma única unidade de rack (1U), será referido como um múltiplo de unidades de rack e escrito como s 2U ou 6U.Isso significaria que um servidor de 6U tem 10,5 “ou 266,7 mm de altura.

Às vezes, as pessoas se referem a unidades de rack como RU (ex: 1RU, 2RU, 6RU), mas isso geralmente foi eliminado ao longo do tempo em favor do “U” mais simples.

Unidades de rack em bastidores de 19 “

Unidades de rack em bastidores de 19 “

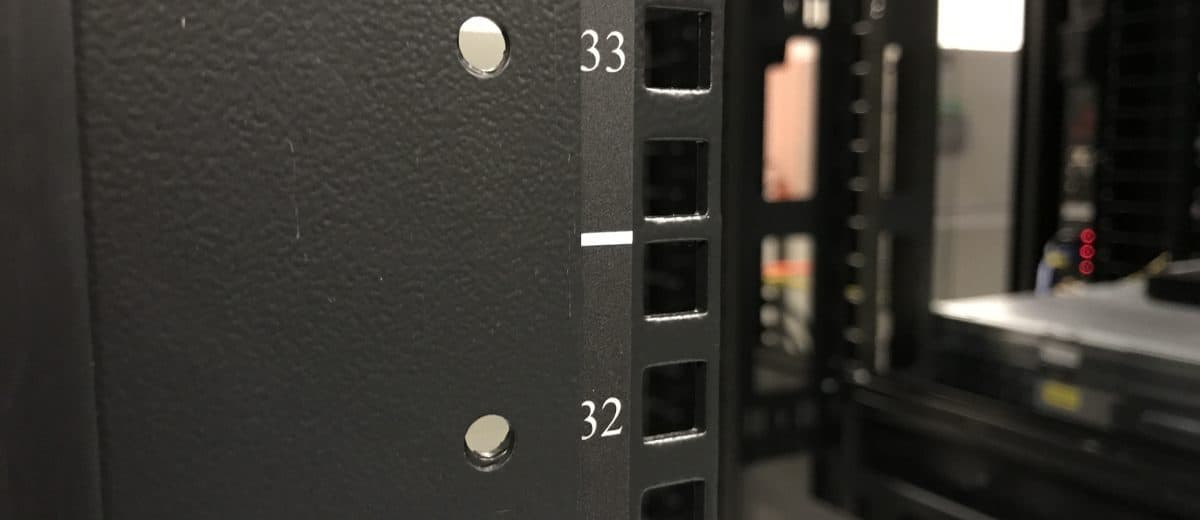

Na maioria dos racks modernos, as unidades de rack estarão visivelmente rotuladas com números e linhas (geralmente brancas em prateleiras pretas, preto em bastidores bege). Essas linhas indicam onde a parte superior e inferior da unidade de rack começa. O número está geralmente no centro da unidade de rack.

Os racks mais antigos, sem números e linhas de seda, são geralmente indicados por um pequeno orifício ou fenda perfurado no rack a cada 1,75 “.

Os racks mais comuns contêm 42U de espaço em rack, embora os racks 48U se tornem rapidamente o novo padrão. Além dos racks de piso ereto, os racks estão disponíveis em montagens de parede, como o rack de montagem em parede 8U que eu instalei na minha sala de cinema em casa e racks verticais (pendurados), como costumava montar meu Synology RS2416 + no mesmo armário. Você quer consultar seu fornecedor de equipamentos antes de montar a engrenagem verticalmente, pois nem todo o equipamento foi projetado para trabalhar em racks verticais.

Quem criou unidades de rack?

As Unidades de Rack foram criadas pela Electronic Industries Alliance (“EIA”) para ajudar a padronizar o equipamento usado minhas operadoras de telecomunicações. A especificação é conhecida como EIA-310. Embora as unidades de rack tenham um nascimento em telecomunicações, elas são encontradas literalmente em todos os lugares hoje devido à proliferação de equipamentos de servidor e rede em empresas e até casas (geralmente em equipamentos de sala de teatro e armários de redes dedicadas).

Espaçamento do furo de rack para montagens da unidade de rack

EIA-310 também define as especificações para o espaçamento dos furos, tanto vertical quanto horizontalmente, de unidades de rack dentro de racks e gabinetes.

Espaçamento Horizontal

O espaçamento horizontal das unidades de rack depende de se os furos são ou não perfurados e bateu no rack, em comparação com o uso de porcas de gaiola.

Espaçamento vertical

O espaçamento vertical das unidades de rack é definido por EIA-310 como 18 5/16 “ou 465,1mm.
